电解制氢工艺中氢氧化钾在线浓度测量

在碱性电解水制氢工艺中，检测并精确控制氢氧化钾（KOH）浓度，是保障系统安全、高效、稳定运行的重要环节，也是影响氢气生产成本和设备寿命的重要因素之一。

简单来说，浓度不当会带来三个层面的问题：效率降低、设备损坏、安全风险。

KOH在电解过程中，本身不会被持续消耗，其主要作用是作为电解质，提高水的电导率，使OH⁻能够在电极之间高效迁移。

浓度过低：溶液中的离子数量不足，电导率下降。这会导致电解槽内阻急剧增大，为了维持同样的产氢速率，系统不得不消耗更多电能来克服电阻。额外消耗的电能会以热量形式表现出来，造成能量浪费，直接推高制氢成本。

浓度过高：随着KOH浓度升高，溶液电导率通常会先升高后下降。当浓度超过最佳工作区间后，溶液粘度增加、离子迁移速率下降，电导率反而会出现下降趋势。 同时，过高浓度还可能增加系统循环负荷，并影响隔膜等关键部件的长期稳定运行。

维持系统稳定运行：合适的KOH浓度有助于保持电解槽长期稳定运行。在高浓碱、高温及长期运行工况下，电极表面的催化活性层可能出现老化或局部脱落现象。脱落的金属催化颗粒会以悬浮物形式存在于电解液中，增加电解液中的杂质含量，并可能进一步造成隔膜污染或堵塞，降低电解效率，影响系统稳定运行。

防止结晶堵塞：KOH溶液在温度降低时可能析出结晶。如果浓度控制不准（尤其是局部浓度过高），一旦系统停机冷却，结晶会堵塞循环管路、阀门和换热器，可能造成机械堵塞，并提高后期维护清洗难度。

防止气体互串：当KOH浓度偏离最佳范围时，电解液的粘度、表面张力及气泡释放特性可能发生变化，从而影响气液分离效果，增加泡沫夹带风险。 泡沫进入气体管道后若无法及时消除，会影响氢气与氧气在分离器中的分离效果。若氢气与氧气发生混合，将存在较大的燃爆风险。

确保热管理有效：如前所述，浓度偏离最佳值会导致内阻增大、发热量增加。这会超出系统热交换器的冷却能力，导致电解液温度持续升高，超出系统设计运行范围。高温反过来又加速腐蚀和隔膜老化，形成恶性循环，最终可能触发系统高温报警而停机。

一个稳定运行的电解系统，KOH总量通常保持相对稳定，但水的消耗会导致浓度逐渐升高。同时，少量碱液会随着气体夹带（碱雾）有微量损失，导致浓度缓慢降低。

实际动态：水的消耗速度远快于碱的损失速度，因此在运行过程中，KOH浓度通常会呈缓慢上升趋势。需要通过补充纯水来稀释，以维持恒定浓度。

控制逻辑：浓度检测值是自动控制系统的关键输入信号。

当浓度检测值高于设定值时，控制系统会自动打开纯水补水阀。

当浓度检测值低于设定值时（通常较少发生，除非系统泄漏），系统会自动补加浓KOH溶液。

没有准确的浓度检测，补水和补碱就失去了依据，系统无法实现“无人值守”的自动化运行。

由此可见，KOH浓度的在线监测是实现碱性电解水制氢安全、高效、自动化运行的技术前提。

那么，采用何种测量原理、选用什么样的仪表、如何安装才能获得可靠、稳定的浓度数据？以下从折光法测量原理、专用仪表选型及工程实施要点三个方面进行阐述。

折射率是液体的重要物理参数之一，与溶液浓度之间具有稳定的对应关系。在碱性电解水制氢工艺中，利用这一关系可实现对KOH浓度的在线、实时、无损测量。

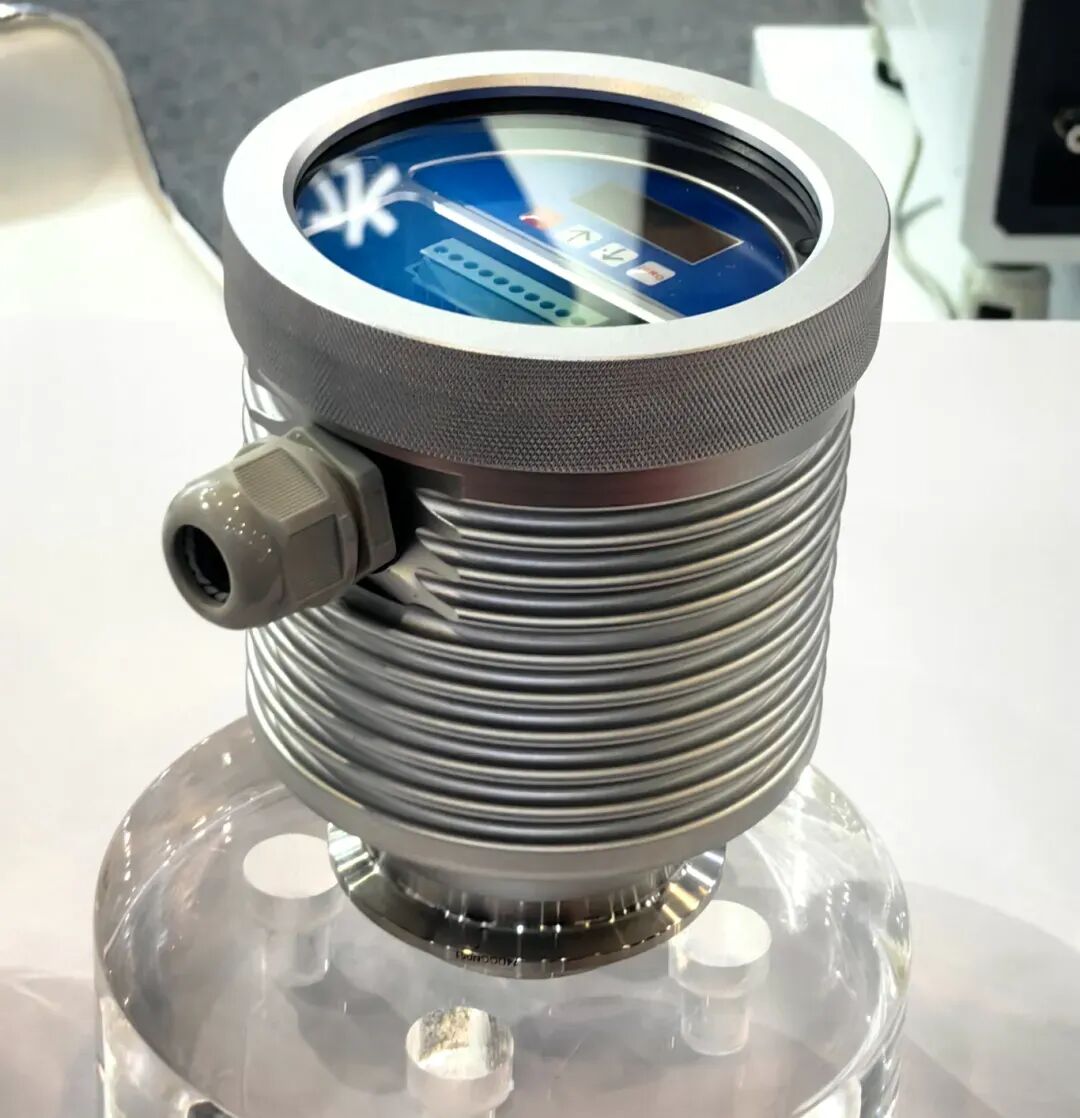

CYR-X一体防爆型折光浓度仪

仪表原理为：LED光源出射的光线通过光纤传递至蓝宝石棱镜，棱镜与被测液体直接接触。光线在棱镜与液体的界面处发生全反射，反射光的位置随液体折射率的化而发生偏移。这一位移量由CCD传感器精密检测，经算法转换后输出浓度值。整个测量过程在数秒内完成，无需任何化学试剂或样品前处理。

电解制氢现场存在氢气，对在线仪表的防爆性能有严格要求。CYR-X-U-KOH型一体防爆高精度折光浓度仪满足本安防爆标准ExiaIICT6 Ga，可安全运行于危险区域。

棱镜选用光学级蓝宝石，触液部件采用SUS316L不锈钢，耐受KOH溶液的长期腐蚀。

仪表主要技术参数如下：

仪表可选配自动清洗组件，可按设定周期清洁光学窗口，有效防止介质在棱镜表面沉积。全平面棱镜设计进一步降低了污垢附着的可能性。LED光源寿命长达10万小时，减少了光源更换的维护工作。仪表在出厂前已完成校准和温度补偿标定，现场安装后无需额外调试即可投入运行。
